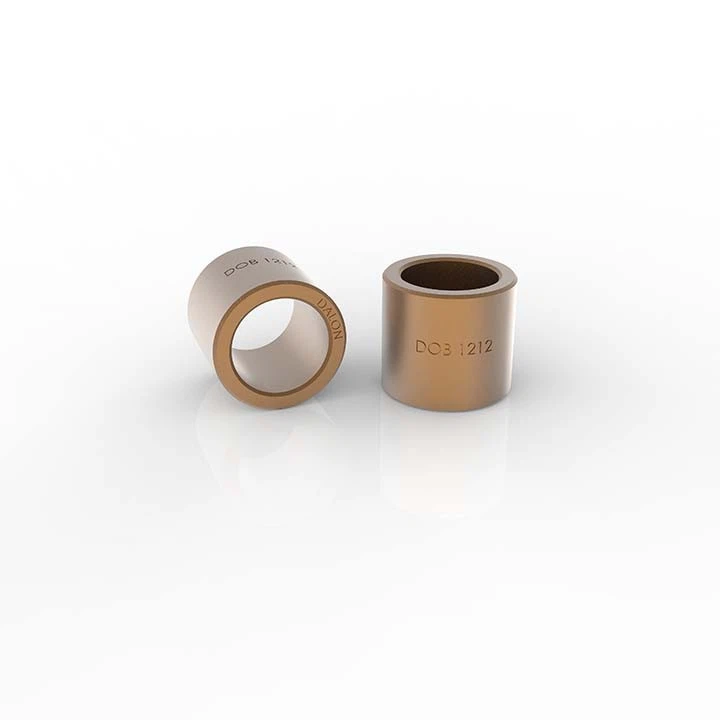

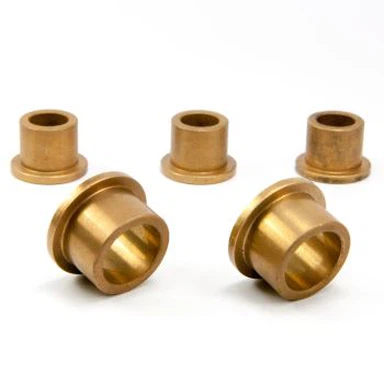

Втулка фланцевого підшипника з спеченої бронзи
Типове застосування в автомобілях включає спечену бронзову втулку фланцевого підшипника для широкого діапазону лінійних рухів, які включають, але не обмежуються цим, склоочисники, віконні механізми, регулятори сидінь, люки та двигуни вентиляторів. Їх також можна використовувати в різноманітних менших електродвигунах і побутових приводах, у промисловості споживчих товарів або в загальному машинобудуванні.
- Швидка доставка
- Гарантія якості
- Цілодобове обслуговування клієнтів
Введення продукту
ВЛАСТИВОСТІ ВТУЛКИ ФЛАНЦЕВОГО ПІДШИПНИКА З СПЕЧЕНОЇ БРОНЗИ DALON
|
ЗАГАЛЬНІ |
одиниця |
Значення |
|
|
Максимальне навантаження, с |
Статичний |
Н/мм2 |
20 |
|
Робоча температура |
Хв |
ступінь |
-180 |
|
Мінімальна щільність |
г/см3 |
6.5 |
|
|
Мінімальна видима пористість |
відсотків |
20 |
|
|
Максимальна швидкість ковзання, Од |
m/s |
0.1 - 6.0 * |
|
|
Максимальний коефіцієнт pU |
Н/мм2 x m/s |
0.1 - 1.8 * |
|
|
Коефіцієнт тертя |
0.05 - 0.25 * |
||
|
Шорсткість поверхні, Ra |
µm |
Менше або дорівнює {{0}}.3 - Менше або дорівнює 0,6 |
|
|
Твердість поверхні |
HB |
>240 - > 355 |
|
СТРУКТУРА МАТЕРІАЛУ ВТУЛКИ ФЛАНЦЕВОГО ПІДШИПНИКА З СПІЧЕНОЇ БРОНЗИ DALON
|
КОД МАТЕРІАЛУ |
ОСНОВНИЙ МЕТАЛ |
СКЛАД СПЛАВУ |
|
Бронзова основа |
SAE841 ASTM B438-70; SintA50 |
Cu87.5~90.5,Fe1.0max,Sn9.5~10.5; CuSn663 |
Специфікації стандартних матеріалів включають: SAE 841, ASTMB 438 Grade 1 Type II,
CuSn 6-6-3, Sint B 50 і стандартне просочувальне масло відповідає специфікаціям SAE 30
DALON СТАНДАРТ ВТУЛКИ СПИСОК
СПИСОК СТАНДАРТНИХ ВТУЛК DALON – ВТУЛКА ФЛАНЦЕВОГО ПІДШИПНИКА З СПІЧЕНОЇ БРОНЗИ –(ЧАСТИНА)
* більше інформації про список, будь ласка, зв'яжіться з DALON
Виготовлена на замовлення втулка фланцевого підшипника зі спеченої бронзи, будь ласка, вкажіть ідентифікатор, зовнішній діаметр і довжину. Різниця між ID і OD має бути принаймні 2 мм, довжина не більше 75 мм
|
Пункт №. |
Для вала |
Для житла |
Фланець |
Фланець |
|
Вага одиниці |
мастило |
|
DOBF |
Внутрішній діаметр, мм |
OD, мм |
F. OD, мм |
F. Товщина, мм |
Довжина, мм |
,грами |
|
|
DOBF25723 |
2 |
5 |
7 |
2 |
3 |
0.57 |
SAE 30 Масло |
|
DOBF36924 |
3 |
6 |
9 |
2 |
4 |
1.01 |
SAE 30 Масло |
|
DOBF471026 |
4 |
7 |
10 |
2 |
6 |
1.53 |
SAE 30 Масло |
|
DOBF581125 |
5 |
8 |
11 |
2 |
5 |
1.58 |
SAE 30 Масло |
|
DOBF5811210 |
5 |
8 |
11 |
2 |
10 |
2.57 |
SAE 30 Масло |
|
DOBF6912210 |
6 |
9 |
12 |
2 |
10 |
2.94 |
SAE 30 Масло |
|
DOBF6101426 |
6 |
10 |
14 |
2 |
6 |
2.94 |
SAE 30 Масло |
|
DOBF61014210 |
6 |
10 |
14 |
2 |
10 |
4.25 |
SAE 30 Масло |
|
DOBF61014214 |
6 |
10 |
14 |
2 |
14 |
5.55 |
SAE 30 Масло |
|
DOBF61014216 |
6 |
10 |
14 |
2 |
16 |
6.20 |
SAE 30 Масло |
|
DOBF7111528 |
7 |
11 |
15 |
2 |
8 |
4.00 |
SAE 30 Масло |
|
DOBF81114210 |
8 |
11 |
14 |
2 |
10 |
3.67 |
SAE 30 Масло |
|
DOBF8121628 |
8 |
12 |
16 |
2 |
8 |
4.41 |
SAE 30 Масло |
|
DOBF81216212 |
8 |
12 |
16 |
2 |
12 |
6.04 |
SAE 30 Масло |
|
DOBF81216216 |
8 |
12 |
16 |
2 |
16 |
7.67 |
SAE 30 Масло |
|
DOBF101316212 |
10 |
13 |
16 |
2 |
12 |
5.11 |
SAE 30 Масло |
|
DOBF101316216 |
10 |
13 |
16 |
2 |
16 |
6.52 |
SAE 30 Масло |
|
DOBF101622312 |
10 |
16 |
22 |
3 |
12 |
13.04 |
SAE 30 Масло |
|
DOBF101622316 |
10 |
16 |
22 |
3 |
16 |
16.23 |
SAE 30 Масло |
|
DOBF121518212 |
12 |
15 |
18 |
2 |
12 |
5.97 |
SAE 30 Масло |
|
DOBF121518216 |
12 |
15 |
18 |
2 |
16 |
7.62 |
SAE 30 Масло |
|
DOBF121518220 |
12 |
15 |
18 |
2 |
20 |
9.28 |
SAE 30 Масло |
|
DOBF1217222.512 |
12 |
17 |
22 |
2.5 |
12 |
11.37 |
SAE 30 Масло |
|
DOBF1217222.516 |
12 |
17 |
22 |
2.5 |
16 |
14.33 |
SAE 30 Масло |
|
DOBF1217222.520 |
12 |
17 |
22 |
2.5 |
20 |
17.28 |
SAE 30 Масло |
|
DOBF12182438 |
12 |
18 |
24 |
3 |
8 |
11.21 |
SAE 30 Масло |
|
DOBF121824312 |
12 |
18 |
24 |
3 |
12 |
14.88 |
SAE 30 Масло |
|
DOBF121824320 |
12 |
18 |
24 |
3 |
20 |
22.23 |
SAE 30 Масло |
|
DOBF141822214 |
14 |
18 |
22 |
2 |
14 |
10.78 |
SAE 30 Масло |
|
DOBF141822218 |
14 |
18 |
22 |
2 |
18 |
13.39 |
SAE 30 Масло |
|
DOBF141822222 |
14 |
18 |
22 |
2 |
22 |
16.00 |
SAE 30 Масло |
|
DOBF142026314 |
14 |
20 |
26 |
3 |
14 |
18.80 |
SAE 30 Масло |
|
DOBF142026318 |
14 |
20 |
26 |
3 |
18 |
22.96 |
SAE 30 Масло |
|
DOBF142026322 |
14 |
20 |
26 |
3 |
22 |
27.12 |
SAE 30 Масло |
|
DOBF162024212 |
16 |
20 |
24 |
2 |
12 |
10.61 |
SAE 30 Масло |
|
DOBF162024216 |
16 |
20 |
24 |
2 |
16 |
13.55 |
SAE 30 Масло |
|
DOBF162024220 |
16 |
20 |
24 |
2 |
20 |
16.49 |
SAE 30 Масло |
|
DOBF162228216 |
16 |
22 |
28 |
2 |
16 |
21.68 |
SAE 30 Масло |
|
DOBF162218220 |
16 |
22 |
18 |
2 |
20 |
21.63 |
SAE 30 Масло |
|
DOBF182226212 |
18 |
22 |
26 |
2 |
12 |
11.76 |
SAE 30 Масло |
|
DOBF182226220 |
18 |
22 |
26 |
2 |
20 |
18.29 |
SAE 30 Масло |
|
DOBF182430318 |
18 |
24 |
30 |
3 |
18 |
28.10 |
SAE 30 Масло |
|
DOBF182430322 |
18 |
24 |
30 |
3 |
22 |
33.25 |
SAE 30 Масло |
|
DOBF202428212 |
20 |
24 |
28 |
2 |
12 |
12.90 |
SAE 30 Масло |
|
DOBF202428218 |
20 |
24 |
28 |
2 |
18 |
18.29 |
SAE 30 Масло |
|
DOBF202428222 |
20 |
24 |
28 |
2 |
22 |
21.88 |
SAE 30 Масло |
|
DOBF202632312 |
20 |
26 |
32 |
3 |
12 |
22.23 |
SAE 30 Масло |
|
DOBF202632316 |
20 |
26 |
32 |
3 |
16 |
27.86 |
SAE 30 Масло |
|
DOBF202632320 |
20 |
26 |
32 |
3 |
20 |
33.49 |
SAE 30 Масло |
|
DOBF222732318 |
22 |
27 |
32 |
3 |
18 |
27.02 |
SAE 30 Масло |
|
DOBF222732322 |
22 |
27 |
32 |
3 |
22 |
32.02 |
SAE 30 Масло |
|
DOBF222834315 |
22 |
28 |
34 |
3 |
15 |
28.66 |
SAE 30 Масло |
|
DOBF222834320 |
22 |
28 |
34 |
3 |
20 |
36.31 |
SAE 30 Масло |
|
DOBF253035320 |
25 |
30 |
35 |
3 |
20 |
33.04 |
SAE 30 Масло |
|
DOBF253035325 |
25 |
30 |
35 |
3 |
25 |
40.05 |
SAE 30 Масло |
|
DOBF253035330 |
25 |
30 |
35 |
3 |
30 |
47.07 |
SAE 30 Масло |
|
DOBF253239320 |
25 |
32 |
39 |
3 |
20 |
48.33 |
SAE 30 Масло |
|
DOBF253239325 |
25 |
32 |
39 |
3 |
25 |
58.51 |
SAE 30 Масло |
|
DOBF253239330 |
25 |
32 |
39 |
3 |
30 |
68.68 |
SAE 30 Масло |
|
DOBF303846420 |
30 |
38 |
46 |
4 |
20 |
69.23 |
SAE 30 Масло |
|
DOBF303846430 |
30 |
38 |
46 |
4 |
30 |
96.99 |
SAE 30 Масло |
|
DOBF323846432 |
32 |
38 |
46 |
4 |
32 |
82.29 |
SAE 30 Масло |
|
DOBF354045325 |
35 |
40 |
45 |
3 |
25 |
54.34 |
SAE 30 Масло |
|
DOBF354045332 |
35 |
40 |
45 |
3 |
32 |
67.74 |
SAE 30 Масло |
|
DOBF404656520 |
40 |
46 |
56 |
5 |
20 |
78.68 |
SAE 30 Масло |
|
DOBF404656540 |
40 |
46 |
56 |
5 |
40 |
131.34 |
SAE 30 Масло |
|
DOBF455157325 |
45 |
51 |
57 |
3 |
25 |
83.40 |
SAE 30 Масло |
|
DOBF455157332 |
45 |
51 |
57 |
3 |
32 |
103.97 |
SAE 30 Масло |
|
DOBF506070532 |
50 |
60 |
70 |
5 |
32 |
212.77 |
SAE 30 Масло |
|
DOBF506070550 |
50 |
60 |
70 |
5 |
50 |
313.80 |
SAE 30 Масло |
